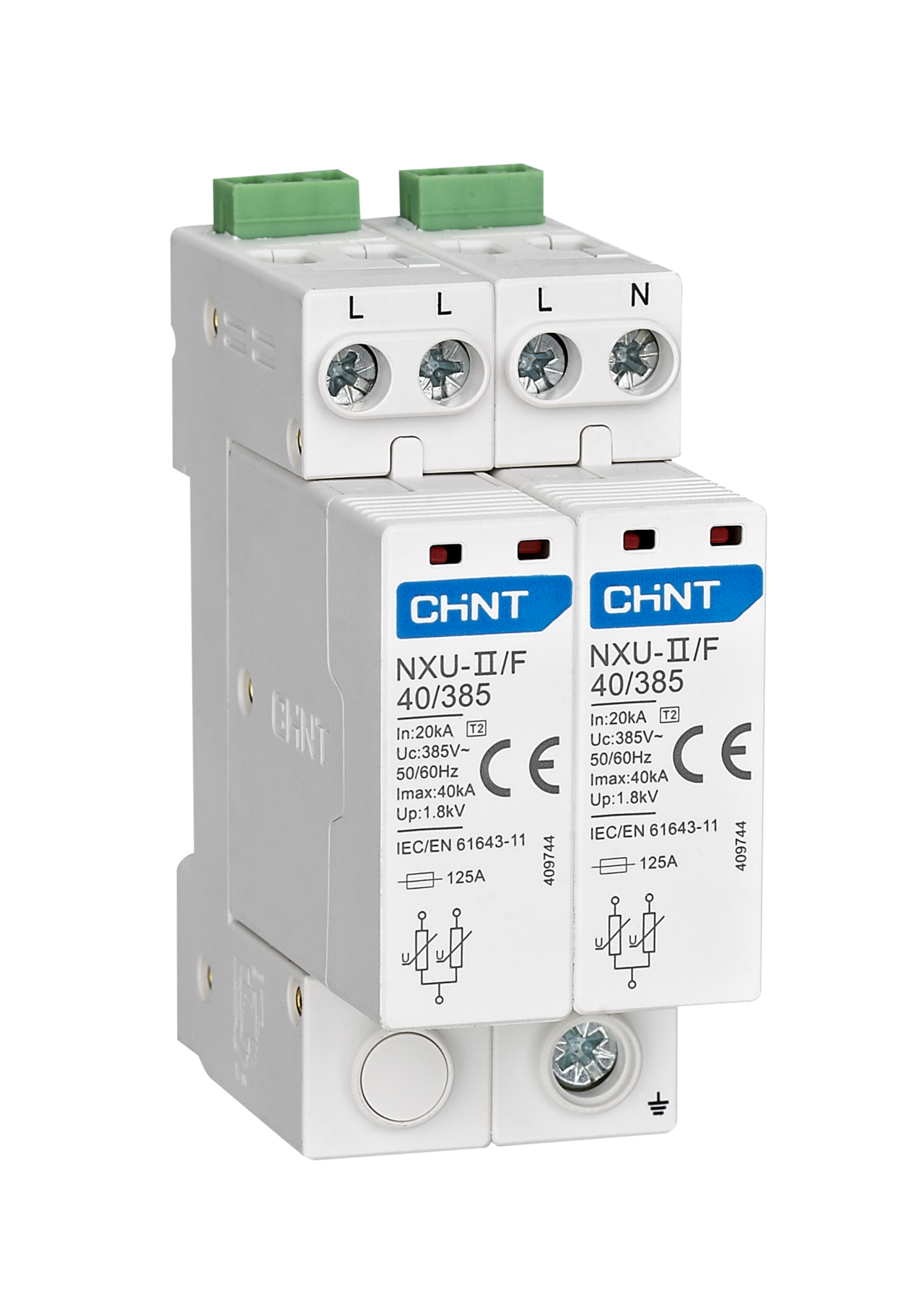

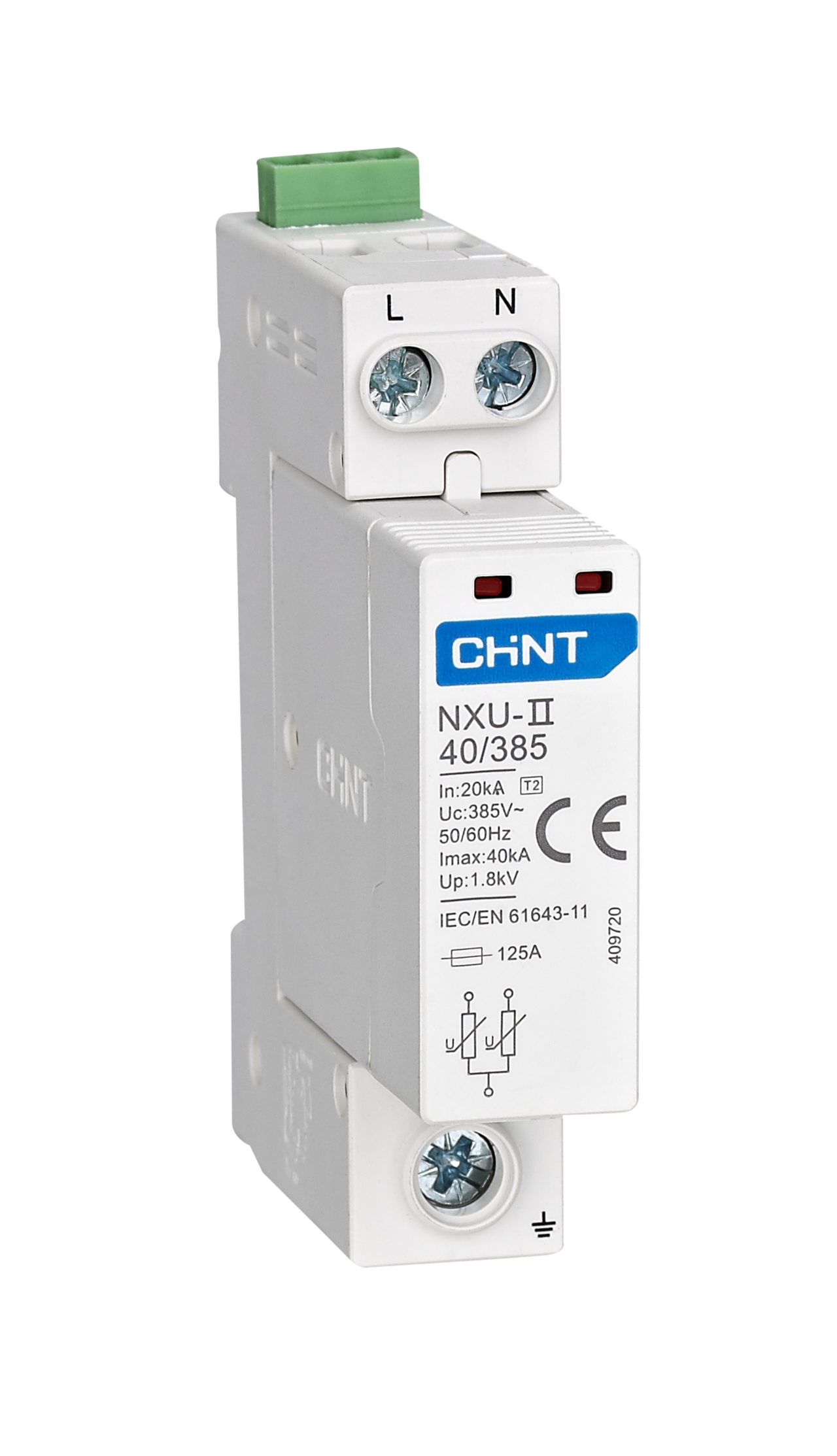

Serie NXU-II
Sobretensiones transitorias Tipo 2 en formato estrecho
| - Tipo 2 (Clase II, T2, C) |
| - Cartuchos desenchufables y con indicación visual de estado (señalización remota bajo solicitud) |
| - Intensidad nominal de descarga (8/20 µs): 10kA para riesgo moderado y 20kA para riesgo moderado/alto |
- Intensidad máxima de descarga (8/20 µs): 20kA para riesgo moderado y 40kA para riesgo moderado/alto |
| - Para líneas TT, TN -S(C) monofásicas y trifásicas con neutro (configuraciones 1+1 y 3+1) |
- UNE EN 61643-11 - La versión monofásica tiene un ancho de 18mm y la trifásica de 36mm. |
Productos de la Serie NXU-II
| Referencia | Descripción | EAN 13 | Embalaje | PVP | Familia Artículo |
|---|---|---|---|---|---|
| ReferenciaNXU-II-20/275-1PN | Protector Sobretensiones Transitorias, 2P, 20/10kA, Uc=275V, (TT), 1 módulo | EAN 13:6942117435082 | Embalaje:180/1 | PVP:: 52,34 € | Familia Artículo::F7S |
| ReferenciaNXU-II-20/275-3PN | Protector Sobretensiones Transitorias, 4P, 20/10kA, Uc=275V, (TT), 2 módulos | EAN 13:6942117435242 | Embalaje:90/1 | PVP:: 112,22 € | Familia Artículo::F7S |
| ReferenciaNXU-II-40/275-1PN | Protector Sobretensiones Transitorias, 2P, 40/20kA, Uc=275V, (TT), 1 módulo | EAN 13:6942117435129 | Embalaje:180/1 | PVP:: 116,43 € | Familia Artículo::F7S |
| ReferenciaNXU-II-40/275-3PN | Protector Sobretensiones Transitorias, 4P, 40/20kA, Uc=275V, (TT), 2 módulos | EAN 13:6942117435280 | Embalaje:90/1 | PVP:: 194,20 € | Familia Artículo::F7S |
